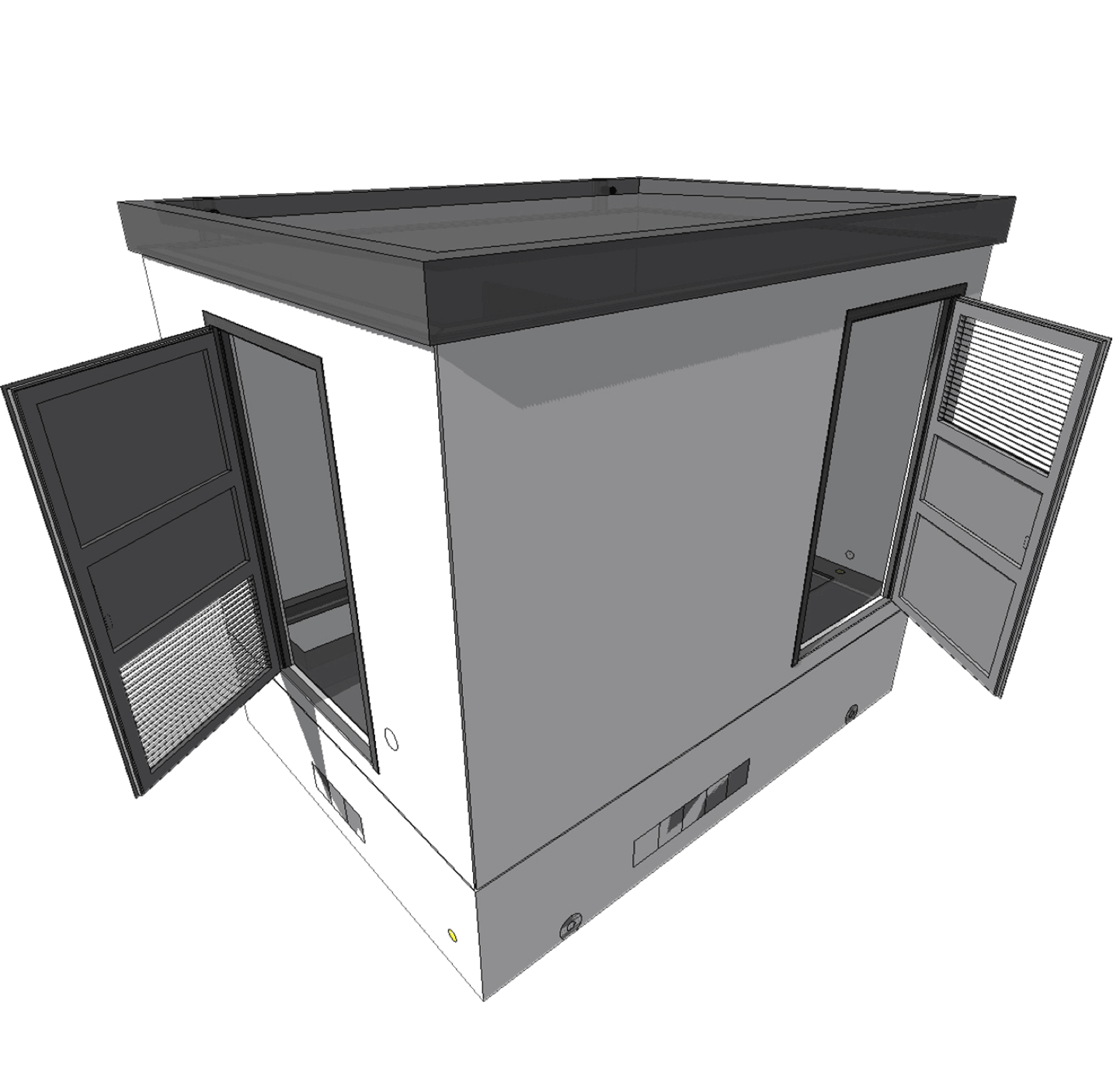

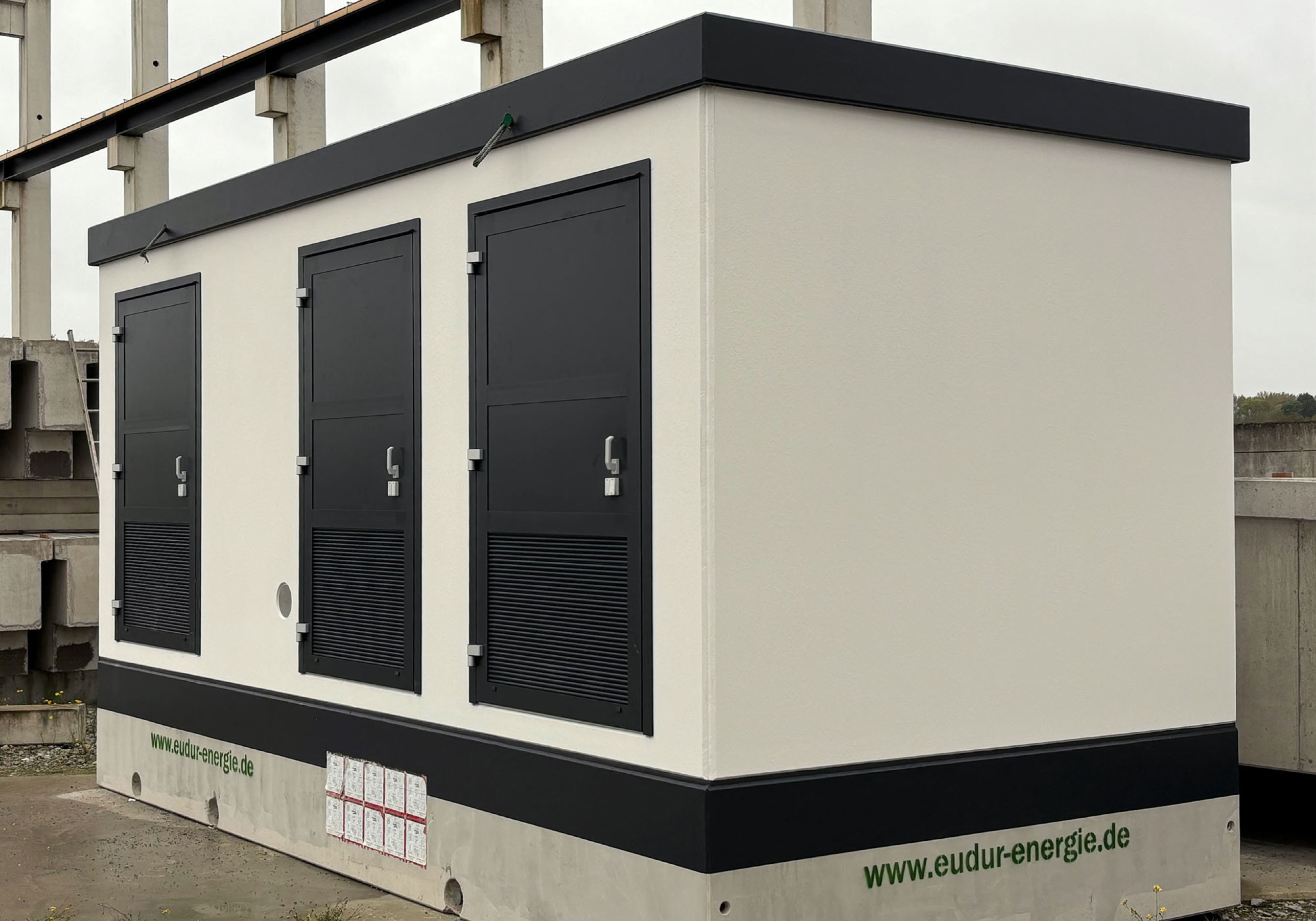

Begehbare Stationsgebäude

Unsere begehbaren Stationsgebäude können bei einer Außenbreite von B = 3,00 m in Längen von 4,00 bis 11,00 m (in 50-cm-Abstufungen) hergestellt werden. Dabei haben die Kabelkeller eine Höhe von 0,80 m oder 1,00 m (Oberkante Kellersohle – Oberkante Zwischenboden).

Sie bieten durch ihre anpassbare Größe ausreichend Platz für große Mittelspannungsanlagen, einen oder mehrere Transformatoren und große Niederspannungsgerüste. Auch können weitere Komponenten wie Fernwirktechnik, Zähler oder diverse Schaltschränke verbaut werden. Die begehbaren Stationsgebäude sind so sehr vielseitig einsetzbar, etwa als reine Übergabestation, als reines Trafogebäude oder als Gebäude rein für eine Niederspannungshauptverteilung.

Durch die individuelle Lüftungsberechnung und Anordnung von Lüftungsgittern lassen sich nahezu alle Transformatorengrößen einbauen.

In Sachen äußerer Gestaltung sind nahezu alle Kundenwünsche umsetzbar.

Eckdaten

• individuell geplantes Stationsgebäude (Breite B = 3,00 m Länge L = 4,00–10,00 m)
• aus FD-Stahlbeton C35/45
• begehbar
• mit oder ohne Kabelkeller
• Zwischenboden aus Stahlbeton oder als aufgeständerter Boden in Leichtbauweise
• inkl. Türen und Lüftungsgitter
• wahlweise auch komplett ausgestattet mit Niederspannungsfeld, Transformator und Mittelspannungsanlagen
• Türen und Gitter aus eloxiertem Aluminium
• Wände und Dach in RAL-Standardfarbton gestrichen
• geprüft mit:
• gasisolierter Schaltanlage Fabr. Siemens 8DJH
• gasisolierter Schaltanlage Fabr. Siemens 8DJH24 blue GIS – flourgasfrei
• gasisolierter Schaltanlage Fabr. Schneider Electric RM AirSeT – fluorgasfrei
• Messfeldern Fabr. Husemann KM2 und Fabr. Siemens 8DJH-M für die obigen Anlagen
• luftisolierter 10-kV-Schaltanlage Fabr. Husemann Typ JF1
