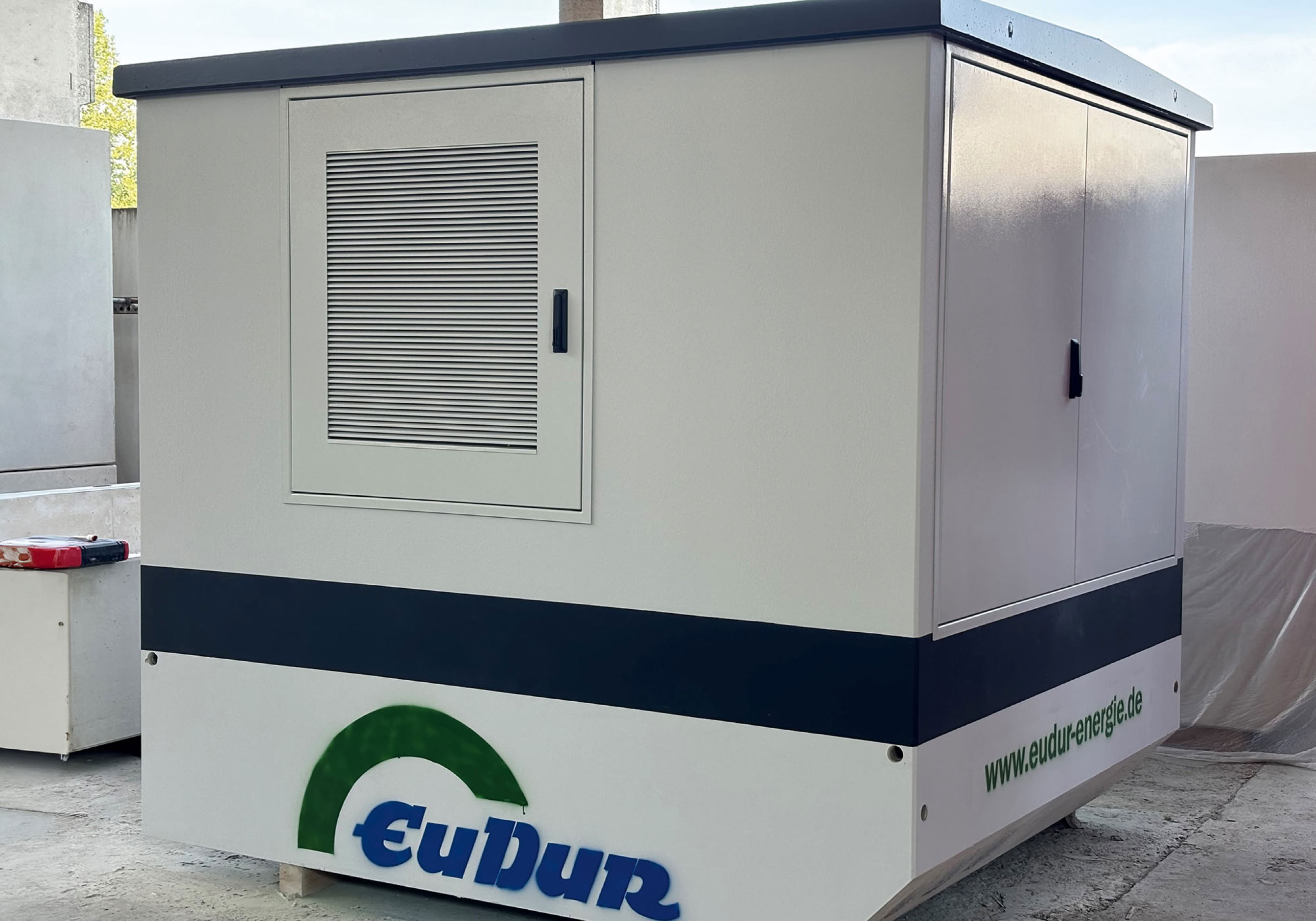

Unsere Kompaktstation K-250-300 ist die ideale Lösung für kleine, von außen zu bedienende Stationsgebäude.
Sie bietet bei Außenabmessungen von B / L = 2,50 / 3,00 m ausreichend Platz für eine Mittelspannungsanlage mit Messfeld, einen Transformator bis 1600 kVA und ein Niederspannungsgerüst bis 2,00 m Breite. Mittelspannungsanlagen können dank der hohen, beschichteten Stahltüren bis zu einer Höhe von 1,65 m verbaut werden.
In Sachen äußerer Gestaltung sind nahezu alle Kundenwünsche umsetzbar.
Eckdaten

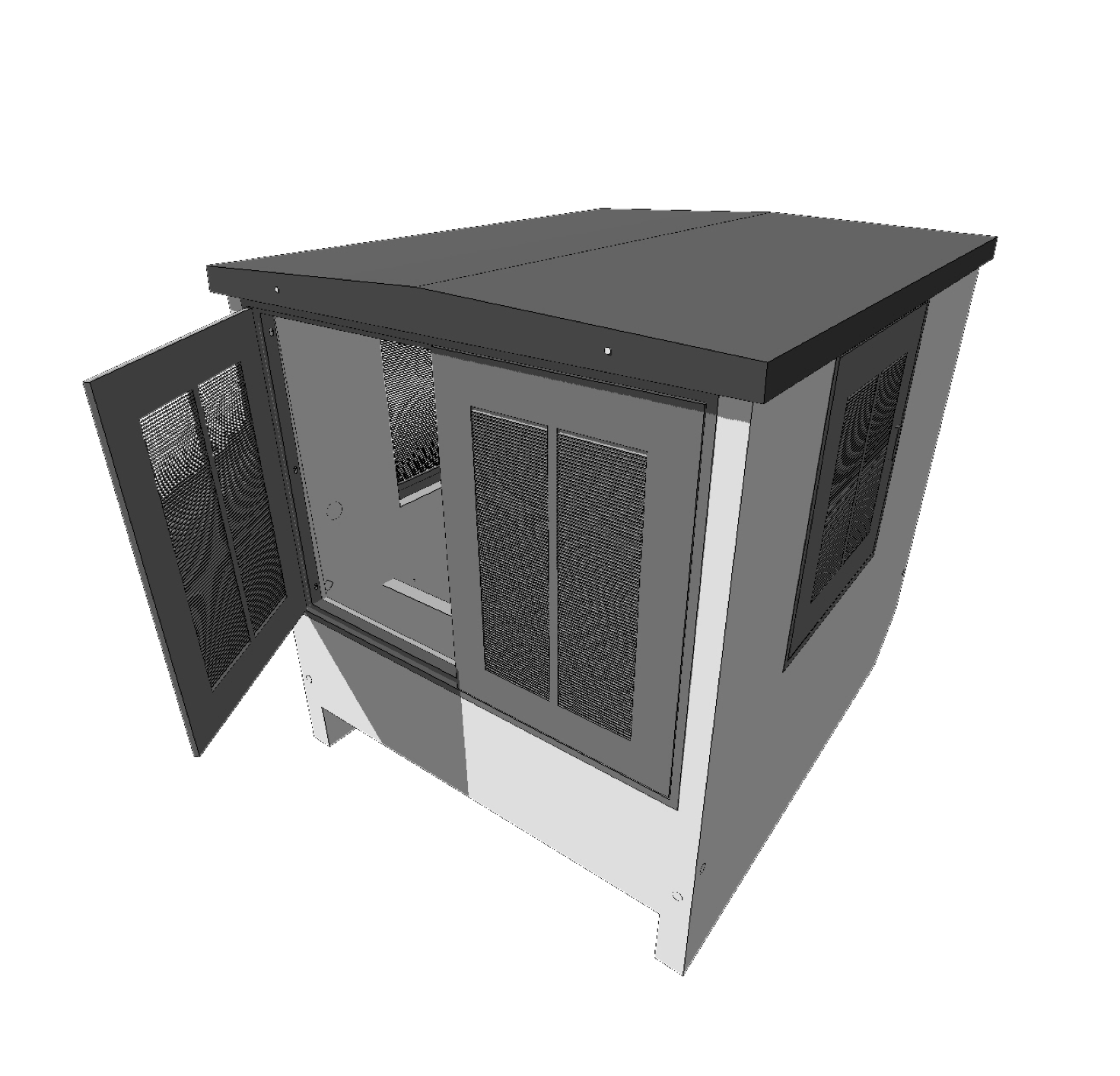

standardisiertes Stationsgebäude (2,50 x 3,00 x 2,61 m)
aus FD-Stahlbeton C35/45
nicht begehbar
inkl. Türen und Lüftungsgitter
wahlweise auch komplett ausgestattet mit Niederspannungsfeld, Transformator und Mittelspannungsanlagen
Türen und Gitter aus pulverbeschichtetem Stahl in RAL-Standardfarbe
Wände und Dach in RAL-Standardfarbton gestrichen
geprüft mit gasisolierten Mittelspannungs-Schaltanlagen für 10 und 20 kV:
Fabr. Siemens 8DJH
Fabr. Siemens 8DJH24 blue GIS – fluorgasfrei
Fabr. Schneider Electric RM AirSeT – fluorgasfrei
Messfelder Fabr. Husemann KM2 und Fabr. Siemens 8DJH-M für die obigen Anlagen
